Melhor ocupação do pé-direito
A seção pode ser ajustada às restrições de altura e largura previstas no projeto.

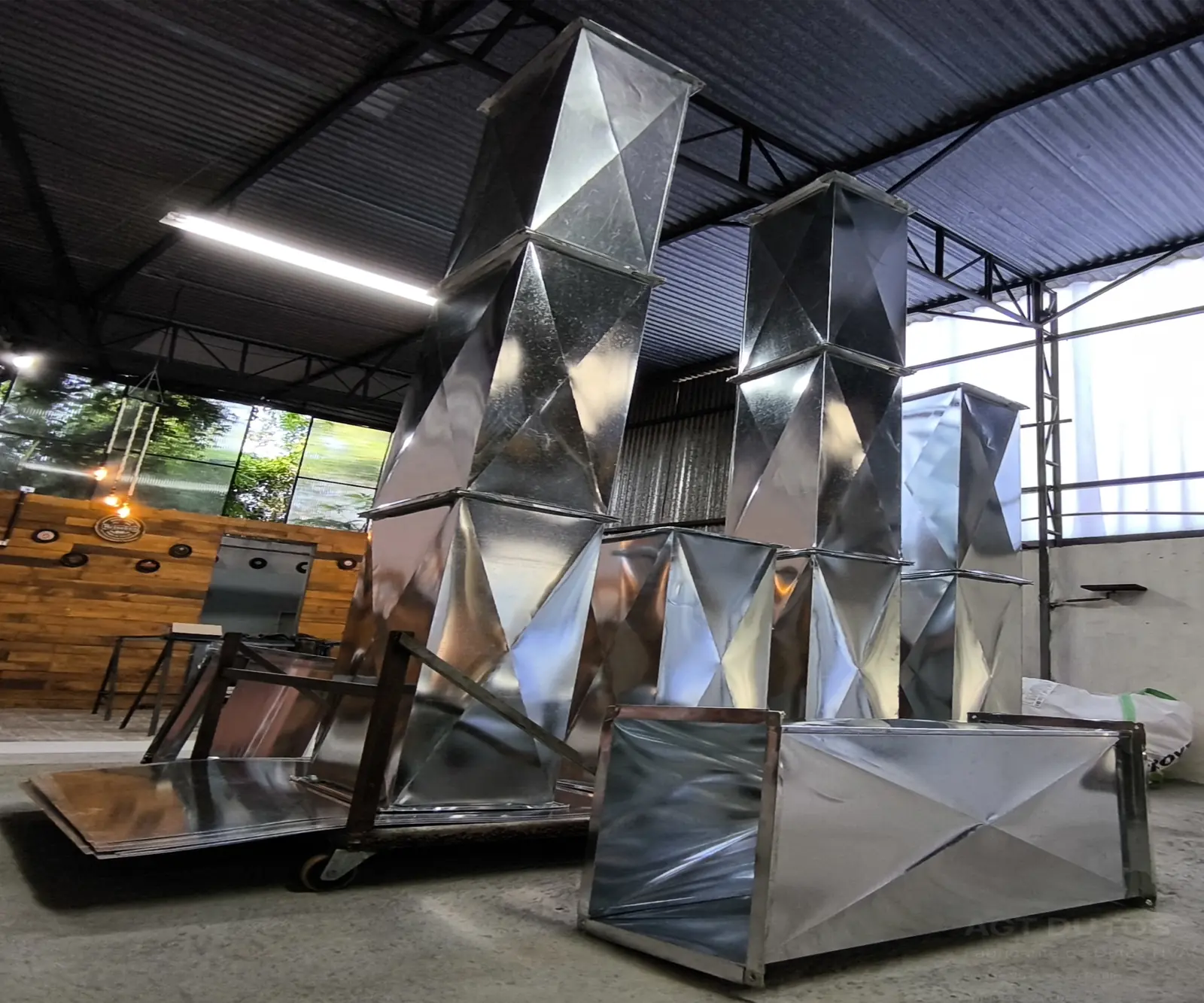

Fabricação própria Dutos HVAC São Paulo
Fabricação em chapa galvanizada conforme projeto, lista de peças ou escopo técnico — com controle dimensional, peças especiais e organização para a montagem em obra.
Para instaladoras HVAC, construtoras, engenharias e compradores técnicos.
Fabricação própria Controle direto do processo
Sob medida Conforme o projeto HVAC
Organização por lotes Pavimento, setor ou etapa
CREA-SP Registro nº 2706267
Geometria que acompanha o projeto
A relação entre largura e altura permite contornar interferências, distribuir grandes vazões e integrar a rede a equipamentos, shafts e forros com pé-direito limitado.
Entender os critérios técnicosA seção pode ser ajustada às restrições de altura e largura previstas no projeto.
Curvas, transições e derivações conectam equipamentos e ramais com precisão.
Peças produzidas para vazões, dimensões, pressões e condições específicas da rede.
Fabricação compatível com o projeto reduz cortes, ajustes e retrabalhos na montagem.

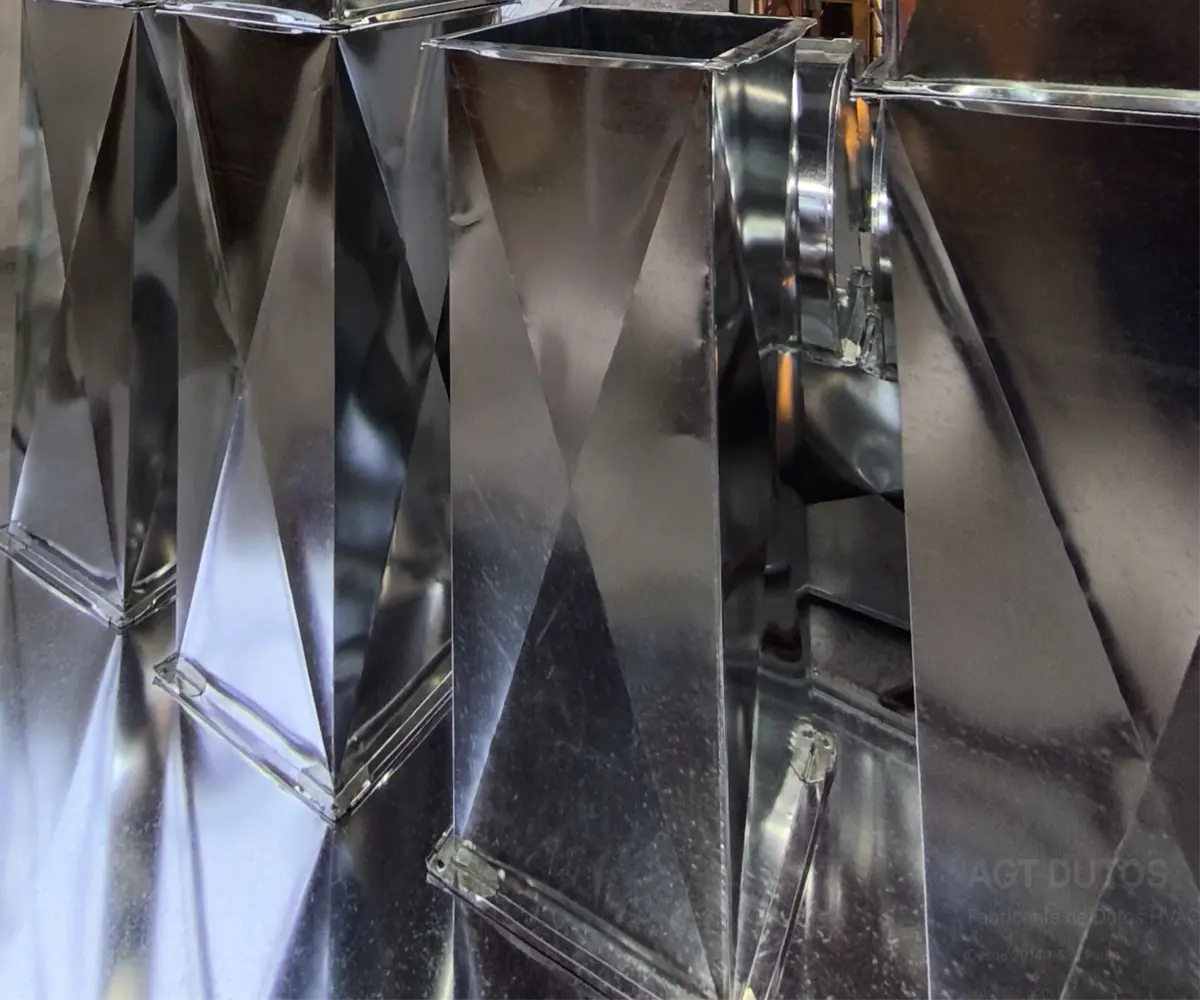

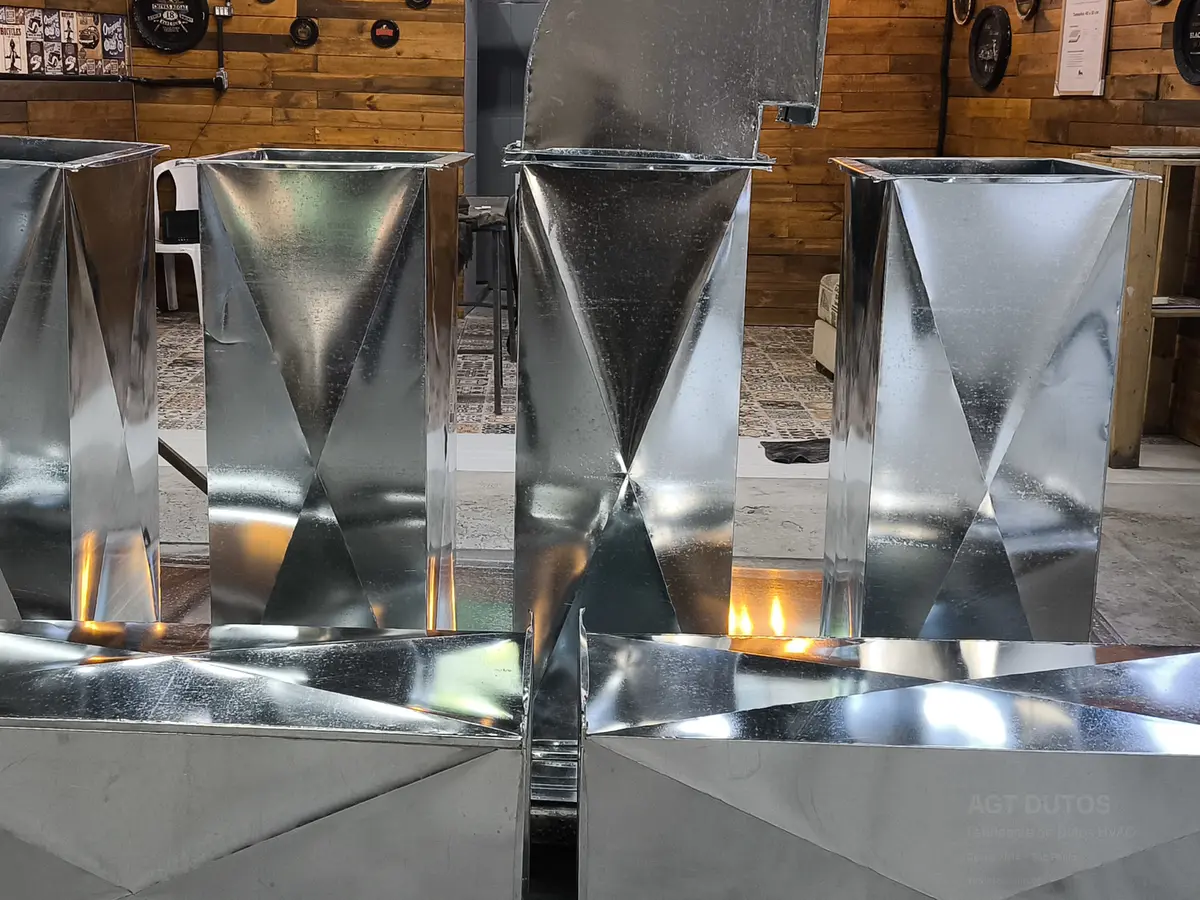

Trechos e conexões sob medida
A rede é composta como um conjunto. Cada peça precisa chegar com geometria, dimensão e conexão compatíveis com o projeto e com a sequência de montagem.
Módulos nas dimensões e comprimentos definidos para a rede.
Mudanças de direção conforme espaço, vazão e raio previsto.
Alteração de seção, formato ou alinhamento entre trechos.
Distribuição do fluxo para ramais e zonas do sistema.
Acoplamento a equipamentos, grelhas, filtros e difusores.
Soluções para interferências e condições particulares da obra.
Geometria × sistema construtivo
Retangular descreve o formato da seção. TDC descreve um sistema de união transversal com flange conformado na própria chapa.
Por isso, um duto retangular pode ser fabricado com conexão TDC quando essa solução é compatível com o projeto.
Geometria
Define largura, altura e formato da seção utilizada para conduzir o ar.
Sistema de união
Define como os módulos retangulares são unidos transversalmente em campo.
Especificação
Geometria, junta, chapa, reforço e vedação são definidos de forma conjunta.
Critérios de fabricação
A espessura da chapa não deve ser escolhida isoladamente. Dimensão, pressão, tipo de junta, reforços, aplicação e exigência de estanqueidade precisam ser avaliados em conjunto.
A relação largura × altura precisa atender ao espaço disponível e à área de passagem prevista.
A pressão de operação influencia chapas, juntas, reforços e exigências de vedação.
O material e a espessura são definidos conforme aplicação, dimensões e memorial descritivo.
Os sistemas transversal e longitudinal devem ser compatíveis com fabricação e montagem.
Dutos maiores ou mais solicitados podem exigir perfis, tirantes ou outros reforços.
Temperatura, ruído, condensação e ambiente influenciam a configuração final da rede.
A fabricação considera o projeto executivo, o memorial descritivo e os critérios técnicos aplicáveis ao escopo, incluindo referências ABNT e SMACNA quando especificadas.

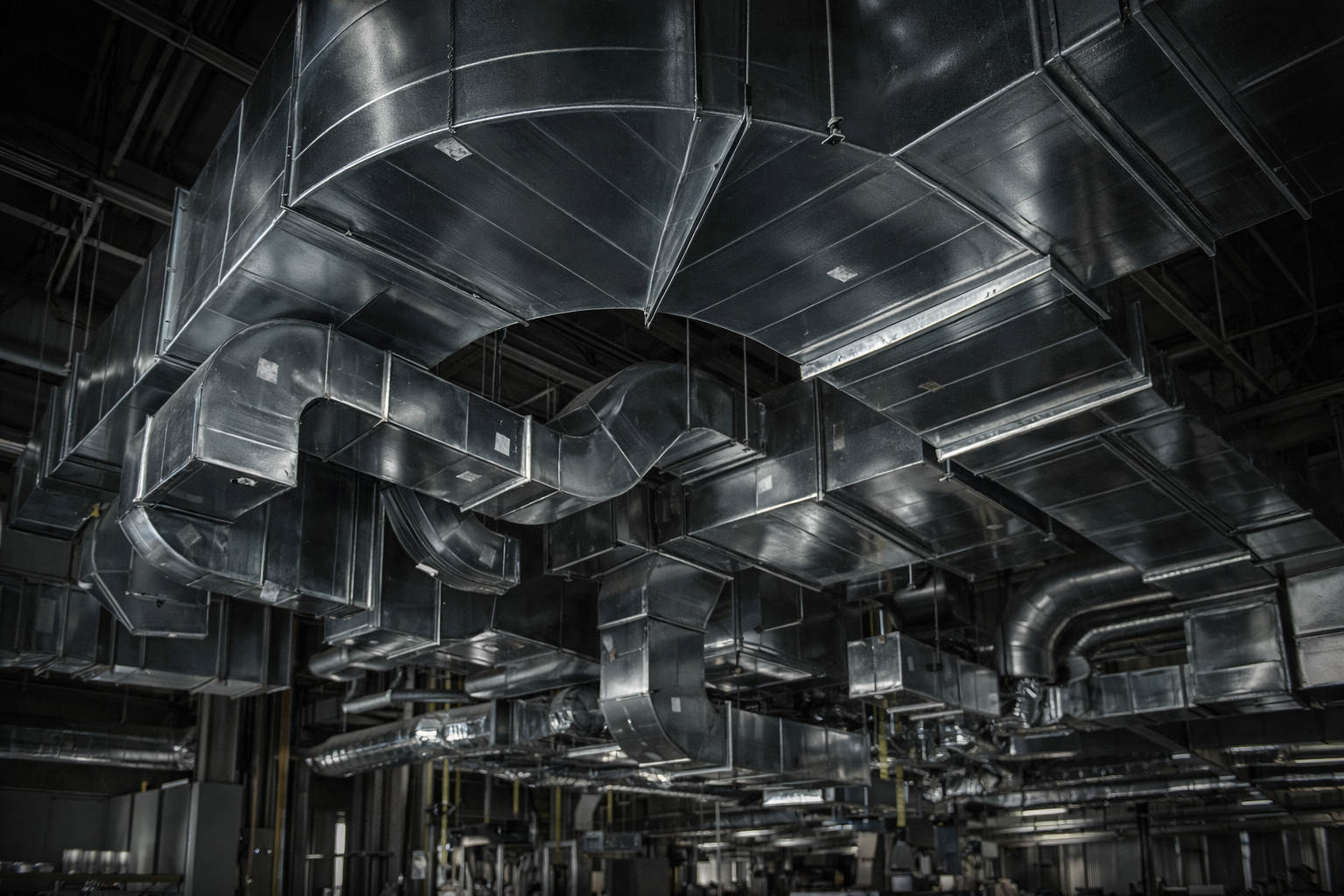

Onde os dutos retangulares trabalham
A configuração muda conforme a finalidade do sistema, as condições do ambiente e os parâmetros definidos pelo projetista.
Condução do ar tratado até os ambientes e as zonas atendidas.
Recolhimento e retorno do ar aos equipamentos ou às casas de máquinas.
Admissão, insuflamento e movimentação controlada de ar externo.
Remoção de ar, calor, odores ou contaminantes conforme o sistema.
Plenuns, transições e peças para fan coils, ventiladores e evaporadoras.
Peças sob medida para integração a redes e condições existentes.
Controle do projeto à expedição
O valor está na sequência completa: interpretar o escopo, conformar, fechar, conferir e organizar o fornecimento antes de a carga seguir para a obra.
Planejamento
Projeto, lista de peças, dimensões, materiais, conexões e sequência de fornecimento.
Conformação
Preparação das chapas conforme as geometrias e medidas definidas para cada peça.
Montagem
Formação do corpo do duto e das conexões previstas no sistema construtivo especificado.
Conferência
Verificação de medidas e condições da peça antes da identificação e da preparação para expedição.
Fornecimento pensado para a montagem
Quando o escopo permite, as peças podem ser separadas e identificadas por pavimento, setor, ambiente, equipamento, trecho, lote ou etapa de execução.
Localização mais objetiva das peças recebidas.
Separação alinhada às frentes e etapas da obra.
Mais fluidez e menos movimentação desnecessária.
Não precisa estar tudo pronto
Quanto mais definido estiver o escopo, mais precisa tende a ser a análise. A falta de um documento, porém, não impede o primeiro contato técnico.
PDF ou DWG
XLS ou XLSX
Dimensões e quantidades
Material de apoio
Critérios e especificações
Perguntas frequentes
Respostas objetivas sobre fabricação, especificação e fornecimento para obras HVAC.
Ainda tem dúvidas? Fale com a AGT“Retangular” define a geometria do duto. TDC é um sistema de união transversal aplicado a dutos retangulares, com flange e componentes de conexão próprios. Portanto, eles não são produtos concorrentes: um duto retangular pode ser fabricado com sistema TDC quando essa for a solução prevista no projeto e no escopo de fornecimento.
A fabricação pode incluir trechos retos, curvas de 90° e 45°, transições, reduções, derivações, tês, plenuns e peças especiais desenvolvidas para interferências e condições particulares da obra. Dimensões, conexões e quantidades seguem o projeto ou a lista de peças aprovada para produção.
A espessura não é escolhida apenas pela medida externa. A definição considera as dimensões do duto, a classe de pressão, o material, o sistema de união, os reforços necessários e as especificações do projeto ou memorial, com aplicação das referências técnicas pertinentes ao sistema HVAC.
Sim. A lista de peças pode ser utilizada como base quando informa tipos, dimensões, quantidades e critérios construtivos necessários. Projeto executivo, memorial, planilha, croqui ou fotos podem complementar a análise. Se houver alguma definição pendente, ela é apontada antes da liberação para fabricação.
Sim, quando essa organização é definida no escopo comercial. As peças podem ser separadas e identificadas por pavimento, setor, ambiente, sistema, lote ou etapa de montagem, facilitando o recebimento, a conferência e a logística em campo.
A chapa galvanizada é o padrão principal da Linha Retangular AGT. Quando o projeto especifica outro material, a possibilidade de fabricação é analisada previamente conforme aplicação, quantidade, disponibilidade e requisitos construtivos. O material somente é confirmado na proposta técnica e comercial.
Não. O escopo padrão da AGT Dutos nesta linha é a fabricação e o fornecimento das peças, sem instalação em campo. Transporte, descarga, identificação especial e outras condições logísticas também devem constar expressamente na proposta quando aplicáveis.
Sim, mediante análise de viabilidade. Fornecimentos fora de São Paulo e da Grande São Paulo são avaliados conforme cidade e estado, volume, dimensões das peças, prazo, transporte e condições de entrega. Informe a localização da obra já na solicitação de cotação.
Seu projeto começa aqui
Envie o projeto, a lista de peças ou as informações disponíveis. A AGT Dutos fará a análise técnica do escopo.
